产品型号
SG-FBG-SZY
产品描述
SG-FBG-SZY型静力水准仪是一款高精度静力水准仪，可用于测量多点相对沉降或水平高差测量。系统采用连通管原理，当任意一个静力水准仪相对其他水箱在竖直方向移动时，水准仪的液体压力就会发生变化，利用光纤光栅式微压力传感器对该变化进行监测，即可计算当前各测点之间的相对高度。
产品特点
光纤光栅静力水准仪相当于智能型位移传感器。工作原理是通过液体在连通管道中的液面高度变化来达到测量被测点扰度变化情况的目的。主要用于实时监测结构的沉降变形，其具有测试精度高、可远程监测、组网能力强、自带温度补偿等优点。可用于公路、隧道、桥梁、堤坝等重要建筑物的沉降自动监测系统，也可与其他光纤光栅传感器组成全光监测网。
主要技术性能
标准量程 | 0-100mm |
测量精度 | ＜0.1%FS |
分辨率 | 0.01mm |
外形尺寸 | Φ90×200mm（可根据量程进行定制） |
温度补偿 | 自补偿 |
抗拉强度 | 光缆至少承受100N的拉力 |
工作环境 | 温度-30℃~80℃ |

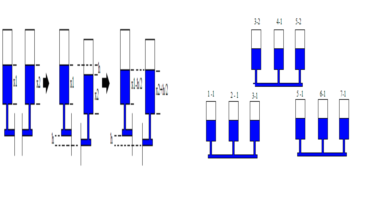

液位变化如下图
液位变化示意图 水准仪转点示意图
