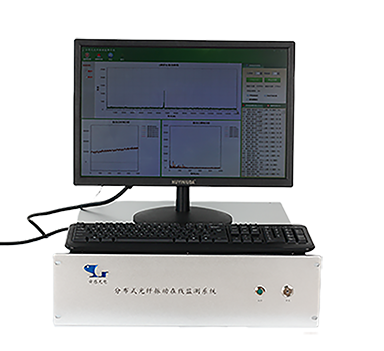

系统介绍
SG-DVS-4分布式光纤振动传感系统是光纤瑞利散射原理的振动系统，用单模光纤做微振动感知原件，配合光纤振动检测主机，能对光缆敷设方向上的振动信号进行实时在线的监测。通过监测软件的处理分析，随振动源进行准确的定位，可区分振动信号的类型，根据报警类型进行报警信号的输出。分布式光纤振动传感器系统可应用于石油天然气管道、液体管道、管廊等长距离管线的防破坏检测，国防边境线防入侵监控、煤矿火灾塌方救援人员定位、高铁线路损坏人员入侵等方面使用。
典型应用

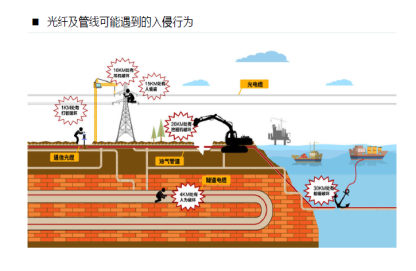

国电信/电力/军用通信光缆的第三方破坏监测、挖掘、打桩、断纤、窃密、偷盗、海底光缆的第三方破坏监测、抛锚、拖拽、断纤等特殊管道的第三方破坏监测、石油管道热力管道、自然水管等管道挖掘机挖掘、打桩、偷盗等。
u 技术参数
型号 | SG-DVS-4 | SG-DVS-2 |
通道数 | 1/2 | 1/2 |
最大监测距离（公里） | 50 | 20 |
波长（nm） | 1550 | 1550 |
距离分辨率（米） | 5 | 2 |
距离定位精度（米） | 10 | 2 |
可识别振动信号频率范围（Hz） | ＜＝1000 | ＜＝1000 |
光纤接口 | E2000/APC | E2000/APC |
响应时间 | ＜＝1s | ＜＝1s |
通讯接口 | 千兆网口 | 千兆网口 |
光纤类型 | 单模652D | 单模652D |
工作温度 | ＜50℃ | ＜50℃ |
工作湿度 | ＜95%RH | ＜95%RH |
电源类型 | AC220V/DC12V | AC220V/DC12V |
u 系统功能特色
l 支持物联网远程上传
l 支持百度地图实时监测显示
l 支持多主机联网数据共享
l 支持数据报表输出
l 支持手机短信、APP报警
l 支持声光报警
l 支持报警现场视频抓拍
l 支持颜色图形报警显示
l 支持软件界面订制

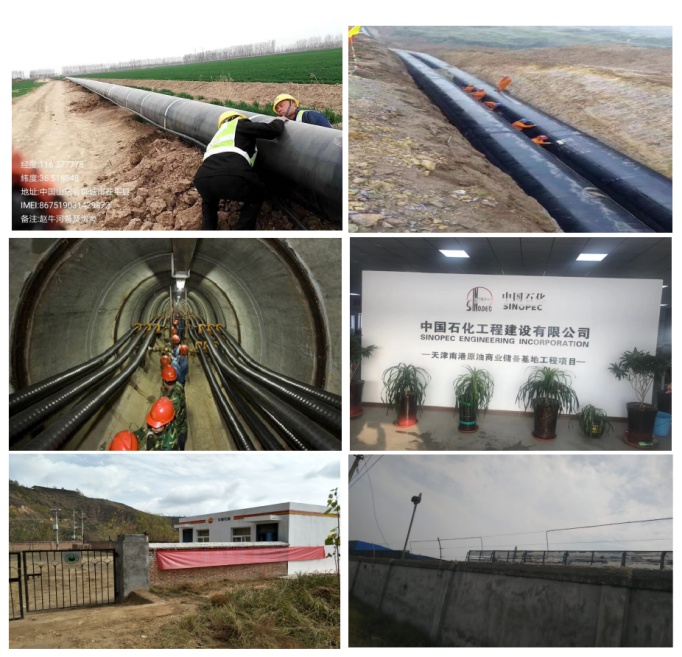

u 应用案例照片
